Lista de Materiales – Andamios Layher
Todos los componentes que necesitas para estructurar andamios seguros, eficientes y certificados.
Bases | Verticales | Horizontales | Diagonales | Plataformas | Ménsulas | Rodapiés | Accesos | Accesorios
Bases | Verticales | Horizontales | Diagonales | Plataformas | Ménsulas | Rodapiés | Accesos | Accesorios
Base Collarín
Universal
Elemento clave para conectar verticales y horizontales con estabilidad total. Collarín largo (2).
Base Regulable
Rango 40-60 m
Permite ajustar la altura del andamio en terrenos irregulares.
Rueda 1000
De plástico, Ø 200 mm. Con base regulable 0,3 – 0,6 m.
Tuerca base con freno, con palanca de doble freno y carga central en situación de frenado. Se pueden frenar la rueda y el giro de la palometa. Carga permitida 10 kN (frenada y sin frenar).
Rueda Tornillón
Asegurada por la placa superior, placa de 170 x 170 mm, Ø 18 mm
Estas ruedas se acoplan a los andamios mediante un tornillo o sistema de fijación que permite ajustarlas para nivelar el andamio. Sin freno. Carga permitida 20-31kN
Base para superficie inclinada 60, reforzada
Regulación máxima de 32 cm. entre 9 y 41 cm, considerar estática.
Estas bases pueden ser usadas por ejemplo en cámaras de combustión o cascos de barcos
Verticales LW con espiga integrada
s/e | c/e | rta
Vertical LW con espiga, disponible en alturas de 0,50m, 1,00m, 1,50m, 2,00m y 3,00m. Fabricado en acero liviano (Lightweight), cuenta con rosetas para conexión rápida y segura en sistemas tipo Allround

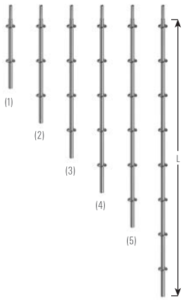

Verticales 0,25m - 3,00m s/e, c/e, rta
48,3 mm de diámetro de acero galvanizado o de aluminio
Estos tubos tienen rosetas cada 50 cm. dotadas cada una de 8 perforaciones, de las cuales las 4 más pequeñas son empleadas para formar ángulos rectos, mientras que las 4 restantes permiten gran variedad de ángulos.
Vertical para barandilla
Se utiliza para el hueco de la escalera en el nivel superior.
Solución modular y segura para la protección lateral en andamios, especialmente en proyectos de construcción de fachadas.
Horizontal
0,39m – 3,07m
Se utiliza para la construcción de andamios modulares, especialmente aquellos de tipo multidireccional. Permiten conectar los verticales y crear plataformas de trabajo, brindando seguridad y estabilidad.
Horizontal LW
0,39m – 3,07m
Se utiliza para gradas y escenarios, para el montaje de la
escalera modular del sistema EV, ajustándose a la anchura de la plataforma de este.
Horizontal LW U /Horizontal en U
0,73m
5 Horizontal en «U» LW T14, acero. La horizontal en «U» se conecta a los montantes verticales (o caballetes) del andamio, creando una plataforma horizontal sobre la que se puede trabajar o construir.
Horizontal en U reforzada de acero
0,73m
Se utiliza para rigidizar la estructura del andamio, soportar plataformas y barandillas, y asegurar la unión entre diferentes elementos de la estructura.
Horizontal en "U" LW reforzada
1,09m – 3,07m
Tiene una mayor resistencia a la flexión y capacidad de carga en comparación con las horizontales estándar.
Horizontal "U" Tubo a Tubo
0,73m – 1,09m
Las horizontales de tubo a tubo son elementos que conectan los verticales del andamio, proporcionando estabilidad y rigidez a la estructura. Estas horizontales se utilizan para crear plataformas, barandillas y otros componentes del andamio.
Horizontal "U" Tubo a Plataforma
0,32m – 0,96m
Los horizontales son tubos que se conectan a los verticales y se utilizan para rigidizar la estructura y soportar plataformas y barandillas
Horizontal "U" Plat-Plat
0,32m – 1,09m
Los horizontales son tubos que se conectan a los verticales y se utilizan para rigidizar la estructura y soportar plataformas y barandillas
Viga puente en "U", acero.
1,57m – 3,07m
Vigas de acero con sección en forma de U. Estas vigas, con su perfil en U, permiten el encaje directo de las garras de las plataformas, creando una conexión segura y fácil de montar.
Viga de celosía "U" LW, con 4 cabezas Allround, acero.
2,57mm / 5,14m / Celosía «O» 7,71m
Las vigas de celosía de Andamio (Sistema Layher) se utilizan para crear pasarelas, plataformas y otras estructuras temporales en obras de construcción, eventos y otros proyectos.

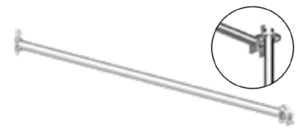

Horizontal con conexión a tubo y cabeza Allround
Para módulo 2,57 m. 1,90 7,8 50 2638.401 | Para módulo 3,07 m.
Se utiliza para el hueco de la escalera en el nivel superior

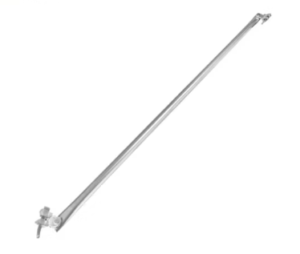

Diagonal
0,73 x 2,00 m – 1,09 x 2,00 m – 1,57 x 2,00 m – 1,57 x 1,00 m – 2,07 x 2,00 m – 2,07 x 1,00 m – 2,07 x 1,50 m – 2,57 x 0,50 m – 2,57 x 1,00 m – 2,57 x 1,50 m – 2,57 x 2,00 m – 2,57 x 2,57 m – 3,07 x 2,00 m
Los diagonales se utilizan para arriostrar las estructuras, transmitiendo fuerzas y asegurando la estabilidad del andamio o la plataforma.s
Diagonal LW
0,73 x 2,00 m – 1,09 x 2,00 m – 1,57 x 2,00 m – 1,57 x 1,00 m – 2,07 x 2,00 m – 2,07 x 1,00 m – 2,07 x 1,50 m – 2,57 x 0,50 m – 2,57 x 1,00 m – 2,57 x 1,50 m – 2,57 x 2,00 m – 2,57 x 2,57 m – 3,07 x 2,00 m
Los diagonales se utilizan para arriostrar las estructuras, transmitiendo fuerzas y asegurando la estabilidad del andamio o la plataforma.s
Plataforma de acero
0,73m x 0,32m – 3,07m x 0,32m
Estas plataformas proporcionan una superficie de trabajo estable y segura, además de reforzar la estructura del andamio en los lugares necesarios.
Plataforma de acero
0,73m x 0,19m – 3,07m x 0,19m
Estas plataformas proporcionan una superficie de trabajo estable y segura, además de reforzar la estructura del andamio en los lugares necesarios.
Plataforma de aluminio con trampilla.
1,09m / 1,57m / 2,07m
La trampilla facilita el acceso a la plataforma, y las plataformas Layher están diseñadas para ser seguras y fáciles de montar, con características como protección anticaída
Plataforma de acero con trampilla.
2,07m / 2,57m
La trampilla facilita el acceso a la plataforma, y las plataformas Layher están diseñadas para ser seguras y fáciles de montar, con características como protección anticaída

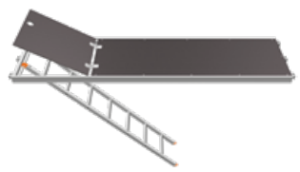

Plataforma de acero con trampilla.
2,57m / 2,57m desfasada – 3,07m / 3,07m desfasada
Es una plataforma de alta resistencia y durabilidad, diseñada para soportar cargas pesadas y garantizar la seguridad de los trabajadores. La escalera integrada, a su vez, proporciona un acceso rápido y sencillo a la plataforma, optimizando el tiempo y la eficiencia del trabajo.
Plataforma perforada de aluminio
0,73 x 0,32m – 3,07m x 0,32m
Plataforma perforada de aluminio, de 0,32 m. de ancho «U»
Bastidor y superficie de aluminio, con garras de acero
perforada, antideslizante.
Plataforma para esquinas con enganche a tubo
2,57m / 2,57m desfasada – 3,07m / 3,07m desfasada
Estas plataformas, diseñadas para encajar en las esquinas a 45 grados, se conectan a los tubos verticales del andamio a través de un sistema de cuñas y enganches, garantizando una fijación robusta y estable.
Ménsula 0,39m / LW 0,39
Para plataformas «U» de 0,32 m. de ancho.
Creación de voladizos, pasarelas y andamios suspendidos. Permiten extender el andamio fuera de la estructura principal, facilitando la ejecución de trabajos en áreas inaccesibles
Mensula 0,73m / LW 0,73m
Para plataformas «U» de 0,32 m. de ancho.
Creación de voladizos, pasarelas y andamios suspendidos. Permiten extender el andamio fuera de la estructura principal, facilitando la ejecución de trabajos en áreas inaccesibles
Mensula 1,09m / LW 1,09m
Para plataformas «U» de 0,32 m. de ancho.
Creación de voladizos, pasarelas y andamios suspendidos. Permiten extender el andamio fuera de la estructura principal, facilitando la ejecución de trabajos en áreas inaccesibles

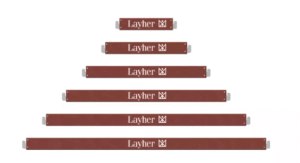

Rodapié
0,73m – 3,07m
El rodapié es un accesorio que se utiliza para cerrar o proteger la base del andamio, mientras que el sistema Allround se refiere a la estructura general de los andamios.
Escalerilla de 7 peldaños (T15), acero.
0,73m – 3,07m
Escalerilla metálica de acero galvanizado con 7 peldaños, ideal para acceso vertical en estructuras modulares. Modelo T15. Robusta, segura y compatible con sistemas de andamiaje.
Escalera Wange
Modelos con 2 a 9 peldaños.
Escalera tipo Wange fabricada en acero resistente, disponible en distintas configuraciones (8, 9 peldaños, versión mini de 2 peldaños y modelos de descanso intermedio). Ideal para accesos cómodos y seguros entre plataformas.
Doble cabeza Allround
Peso aprox. 1,2 kg
Esta conexión, que tiene dos «cabezas» o conexiones, se utiliza para unir verticalmente marcos de acero y asegurar la estabilidad del andamio.
Grapa ortogonal con cabeza Allround
Peso aprox. 1,1 kg – 0,22m
La grapa ortogonal es utilizado para conectar elementos de la estructura en ángulos rectos de forma rápida y segura
Grapa giratoria con cabeza Allround
Peso aprox. 1,1 kg – 0,22m
La grapa es utilizada para conectar elementos de la estructura en ángulos rectos de forma rápida y segura. Con su cabeza giratoria, permite la conexión a tubos en diferentes direcciones y ángulos.

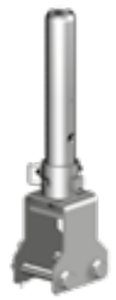

Espiga para viga en "U"
Incluye 2 bulones. También para vigas puente en «U».
La espiga es un pasador metálico o una pieza de conexión que se inserta en un orificio de la viga en U para fijar otros elementos, como plataformas o marcos.

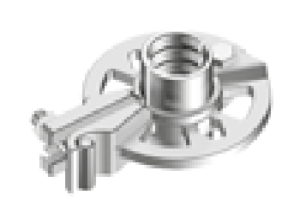

Grapa roseta con seis agujeros, para base
Incluye 2 bulones. También para vigas puente en «U».
Permite conectar una variedad de elementos del sistema Layher, como tubos, plataformas y otros componentes. Su diseño permite conexiones en diferentes ángulos y direcciones.
Grapa roseta con seis agujeros, para base
Incluye 2 bulones. También para vigas puente en «U».
Permite conectar una variedad de elementos del sistema Layher, como tubos, plataformas y otros componentes. Su diseño permite conexiones en diferentes ángulos y direcciones.
Espiga móvil
Se utilizan vigas diseñadas para ser movidas fácilmente, lo que permite adaptar la estructura a diferentes necesidades de trabajo.
Bar p/montaje Unidirecc. WS 22mm
Esta barandilla, con su diseño robusto y fácil de montar, garantiza una protección eficaz contra caídas y cumple con las normativas de seguridad.

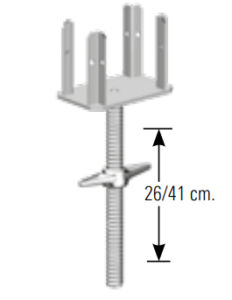

Cabezal Husillo
Mediante un husillo roscado, se puede elevar o bajar la altura de un puntal, permitiendo nivelar el andamio en terrenos irregulares o ajustar la altura de las plataformas.
